Schläuche & Schlauchleitungen

Verbindungselemente mit anwendungsbezogenen Armaturen

Schläuche aus Gummi‑, Kunststoff- und Metall-Verbindungen bieten universelle Einsatzmöglichkeiten in allen Bereichen der Industrie. Diese werden zum Durchleiten und Fördern von flüssigen, körnigen und gasförmigen Medien oder auch zum Absaugen und zur Druckübertragung genutzt. Außerdem werden Schutzschläuche bei Kabeln oder anderen sensiblen Leitungen zum Abschirmen äußerer Einflüsse eingesetzt. Die Anforderungen an die Schläuche und Schlauchleitungen der JÄGER Group sind dementsprechend umfangreich. Diese sollen flexibel, elastisch und abriebfest sein, müssen allerdings auch druck- und vakuumstabil sowie mechanisch, thermisch und chemisch belastbar sein.

Gummi Schlaeuche

Quickfacts Schläuche & Schlauchleitungen

Anwendung

Flexible Verbindung, Transport von Medien, Schutz vor Umwelteinflüssen / Medienaustritten

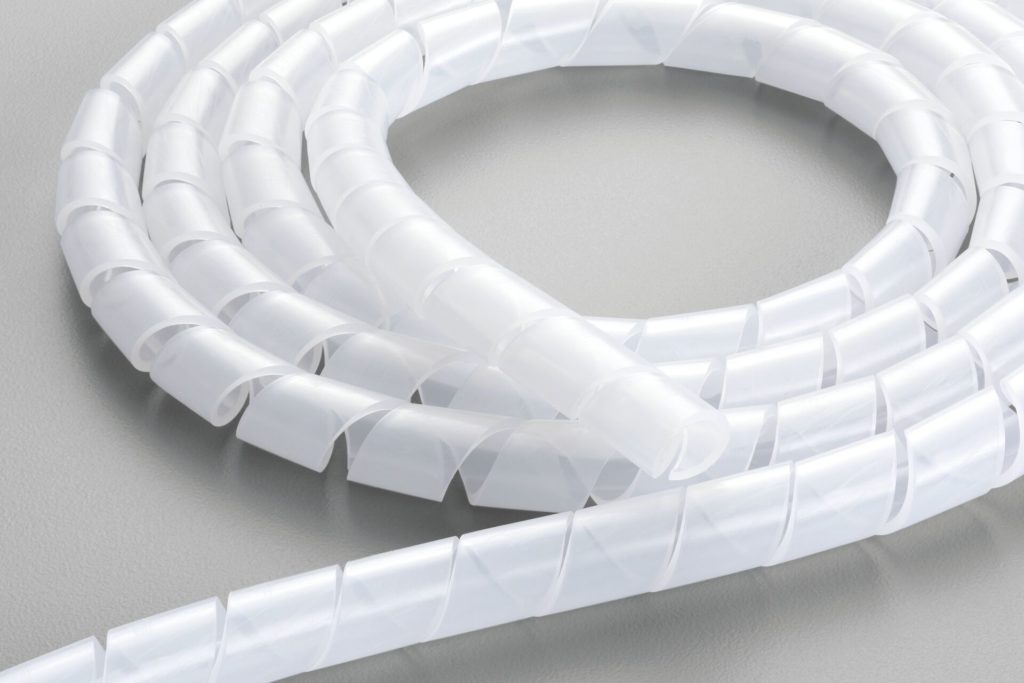

Werkstoffe

Gummi: NR, CR, SBR, Silikon, NBR, FKM, EPDM Kunststoff: PC, PUR, PE, PTFE

Länge

individuell anpassbar

Stückzahl

ab 1 Stück

Herstellung

Extrusion, Wickelverfahren, Flechtverfahren, Cordverfahren, etc.

Abmessungen

ab 0,5 mm

Armaturen

z. B. Außengewinde-Nippel, Dichtkegel mit Überwurfmutter, Rohrstutzen

Farbe

Kunststoff: beliebig einfärbbar, Gummi: auf Anfrage
AnwendungFlexible Verbindung, Transport von Medien, Schutz vor Umwelteinflüssen / Medienaustritten
WerkstoffeGummi: NR, CR, SBR, Silikon, NBR, FKM, EPDM Kunststoff: PC, PUR, PE, PTFE, PVC, PA
Längeindividuell anpassbar
Stückzahlab 1 Stück
HerstellungExtrusion, Co-Extrusion, Long Length, Wickelverfahren, etc.
Abmessungenab 0,5 mm
Armaturenz. B. Außengewinde-Nippel, Dichtkegel mit Überwurfmutter, Rohrstutzen
FarbeKunststoff: beliebig einfärbbar, Gummi: auf Anfrage

Jetzt kostenloses Muster anfragen

Erhalten Sie Ihr gewünschtes Produktmuster kostenlos, indem Sie unser Anfrageformular ausfüllen. Unser Team steht Ihnen gerne zur Seite!
Kostenloses Muster

Rechter Bereich

Checkboxen *

* = Pflichtfeld

Weitere Details im Katalog

Entdecken Sie weitere Informationen in unserem umfangreichen Produktkatalog.

Jetzt kostenloses Muster anfragen

Kurzer Erklärungstext zum verfahren oder ähnliches

Kostenloses Muster

Rechter Bereich

Checkboxen *

* = Pflichtfeld

Anwendungsbereiche

Wir bieten ein umfassendes Programm von Schläuchen für verschiedene Einsatzgebiete: für Druck- oder Vakuumbeanspruchung, in diversen Wandstärken und Längen sowie mit und ohne Armaturen. Diese Vielfältigkeit ermöglicht den zuverlässigen Einsatz in der Landwirtschaft und der Lebensmittelindustrie (zum Beispiel Molkereien) aber auch in Kieswerken, im Maschinenbau und Rohrleitungsbau.

Wir bieten unter anderem:

Details der Schlauchtechnik

Seele

Die Seele ist die innere Schicht des Schlauches, die primär mit dem Fördermedium in Kontakt kommt. Neben der chemischen und thermischen Beständigkeit ist auch die physikalische Beanspruchung durch Abrasion, Druck und Temperatur entscheidend für die Sicherheit und Lebensdauer des Schlauches.

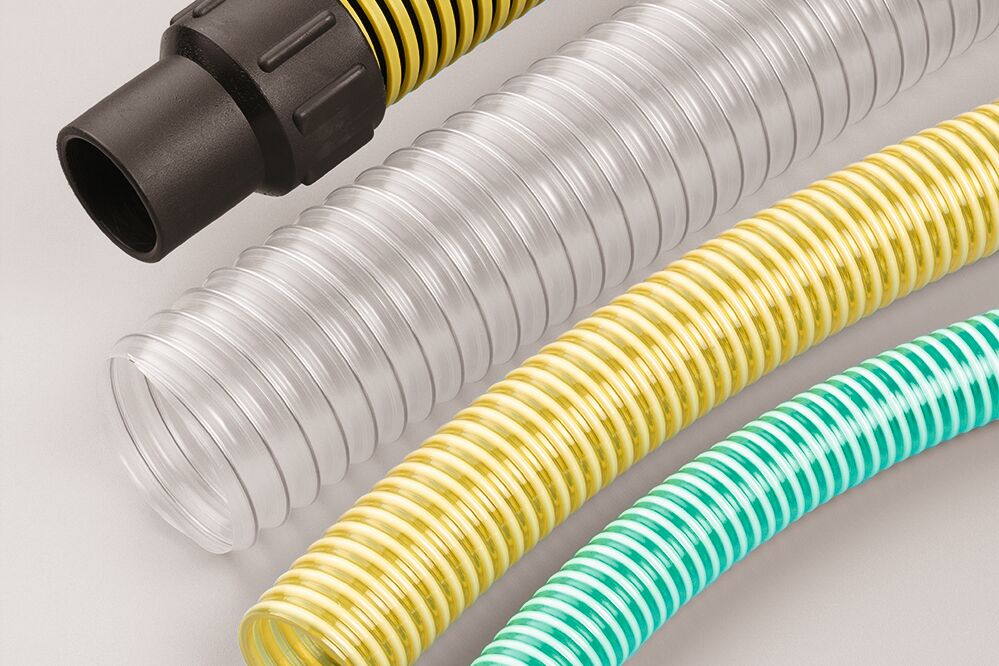

Spirale

Bei Spiralschläuchen wird zwischen Seele und Decke ein Spiralwendel eingebaut, um den Schlauch gegen die Querschnittsveränderung bei einem Vakuum zu stabilisieren und die Knicksicherheit zu erhöhen. Zur Vereinfachung der Armaturen-Montage können Spiralschläuche mit spiralfreien Enden ausgeführt werden.

Decke

Da das Elastizitätsmodul von Gummi und Kunststoff vergleichsweise niedrig ist, werden Schläuche zur Verstärkung, wenn sie höheren Betriebsdrücken ausgesetzt werden sollen, mit Einlagen versehen. Die unterschiedliche Auswahl und Anzahl der Einlagen werden fast ausschließlich von der geforderten Druckstufe bestimmt.

Einlage

Die empfindlichen Festigkeitsträger und Einlagen werden durch die Schlauchdecke vor äußeren Einflüssen geschützt. Die richtige Materialauswahl bestimmt die Widerstandsfähigkeit gegen Abrieb, Medienangriff und Witterungseinflüsse und ist damit ausschlaggebend für die Lebensdauer.

Richtlinien und Normen

Prüfverfahren
